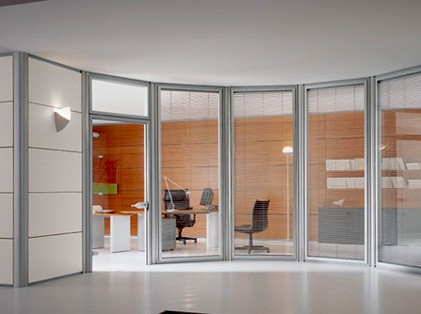

Castelli inventa Network, sistema di partizioni integrate rivolte alla progettazione e alla pianificazione dell'ambiente di lavoro. Pareti divisorie e attrezzate, box autoportanti e contenitori
modulari, pannelli verticali e orizzontali, vetrati e ciechi, costituiscono l'ossatura di un reticolo ad elevato contenuto tecnologico ed estetico: la soluzione ideale per l'ufficio della nuova era.
Il nuovo sistema parete Castelli è costituito da diverse versioni di parete, tra di loro integrate e integrabili anche in tempi successivi.
Le principali versioni sono:
- VERSIONE PARETE DIVISORIA
- VERSIONE CONTENITORI AGGREGATI
- VERSIONE PARETE ATTREZZATA
- VERSIONE CONTENITORI A MURO
- VERSIONE CONTENITORI A CENTRO SALA
a) PARETE DIVISORIA
La parete divisoria è costituita da una struttura metallica in acciaio zincato, i cui componenti principali sono aggregati e agganciati tra loro, per formare una robusta struttura autoportante.
I principali componenti della struttura sono:
- montante:
in lamiera d’acciaio zincato, spess. 8/10, profilata a freddo. Asolatura frontale con passo mm. 96 a tutta altezza. All’estremità inferiore e superiore sono inseriti due terminali di spinta, con apposita vite di registro di livello, regolabile all’interno di +/- mm.20. Per contribuire all’assorbimento delle dilatazioni dei solai, è presente una cartuccia contenente una molla di assorbimento in acciaio nella parte superiore del montante.
Una guarnizione in materiale plastico morbido è inserita per tutta l’altezza del montante come battuta morbida del pannello e per contributo all’isolamento acustico.
Dimensioni mm. 57 x 36
- traverso:
in lamiera d’acciaio zincato, spess. 8/10, viene agganciato ai montanti tramite apposita ferramenta. Sui lati del traverso sono inserite apposite guarnizioni in materiale plastico morbido, come battuta morbida del pannello.
Dimensioni mm. 57 x 30
- profilo perimetrale:
in lamiera d’acciaio zincato, spess. 10/10, di dimensione mm. 60x61h. , verniciato a polveri epossidiche (color grigio chiaro o grigio scuro).
Prevede una apposita guarnizione in materiale plastico autoestinguente, posizionata a contatto con l’ambiente.
PANNELLATURA: composta da due pannelli contrapposti, che vengono agganciati alla struttura verticale della parete divisoria tramite appositi ganci in acciaio zincato.
I pannelli possono essere nella versione cieca o vetrata.
I pannelli ciechi possono essere nelle seguenti finiture:
- in truciolare melaminico, di spessore mm. 18, con bordo in materiale plastico ABS in tinta col pannello. Colori disponibili: grigio chiaro, grigio scuro, acero, faggio.
- in truciolare melaminico ignifugo (NB1), di spessore mm. 18, con bordo in materiale plastico ABS in tinta col pannello. Colori disponibili: grigio chiaro.
- in versione legno, con supporto in truciolare melaminico e impiallacciatura in legno naturale, di spessore mm. 18, con bordo in tinta col pannello. Colori disponibili: faggio evaporato, mogano, noce tanganika, pero.
- in versione legno, con supporto in truciolare melaminico e impiallacciatura in precomposto, di spessore mm. 18, con bordo in tinta col pannello. Colori disponibili: ciliegio.
I pannelli vetrati possono essere nelle seguenti tipologie:
- doppio vetro, costituito da due pannelli vetrati contrapposti, e telaio perimetrale a vista. Il pannello vetrato è in vetro temperato, trasparente, di spessore mm. 4 o 5 ( a seconda delle tipologie), mentre il telaio perimetrale a vista è in alluminio verniciato a polveri epossidiche, color grigio chiaro o grigio scuro. Le dimensioni del telaio perimetrale sono mm. 45 x 18. Apposite guarnizioni garantiscono una completa tenuta del vetro al telaio.
- doppio vetro a filo, costituito da due pannelli vetrati contrapposti, e telaio perimetrale a vista per mm. 10 sull’intero perimetro. Il pannello vetrato è in vetro temperato, trasparente, di spessore mm. 4 o 5 ( a seconda delle tipologie), mentre il telaio perimetrale è in alluminio verniciato a polveri epossidiche, color grigio chiaro o grigio scuro. Le dimensioni del telaio perimetrale sono mm. 45x18, di cui 10 mm. a vista su tutto il perimetro. Apposite guarnizioni garantiscono una completa tenuta del vetro al telaio.
- vetro singolo, costituito da un pannello vetrato in posizione centrale, e telaio vetro perimetrale a vista. Il pannello vetrato è in vetro temperato, trasparente, di spessore mm. 4 o 5 ( a seconda delle tipologie), mentre il telaio perimetrale a vista è in alluminio verniciato a polveri epossidiche, color grigio chiaro o grigio scuro. Le dimensioni del telaio perimetrale sono mm. 45x18. Apposite guarnizioni garantiscono una completa tenuta del vetro al telaio.
CONNESSIONI ED ANGOLI
Connessione ad angolo fisso (45° e 90°) e connessioni a 3 e 4 vie: in lamiera d’acciaio, spessore 8/10, verniciato a polveri epossidiche, color grigio chiaro e grigio scuro.
Connessione ad angolo variabile: composto da due profili in alluminio di spessore 15/10, incernierati tra loro.
Questo elemento consente angolazioni diverse e variabili da 90° a 180°, ed è totalmente riutilizzabile.
Verniciato a polveri epossidiche, color grigio chiaro e grigio scuro.
PARETE DIVISORIA A MODULI ORIZZONTALI
Strutturalmente e funzionalmente identica alla versione divisoria tradizionale a moduli verticali, questa versione si differenzia per la presenza di pannelli (ciechi e/o vetrati), con le stesse caratteristiche sopra riportate) agganciati orizzontalmente alla struttura divisoria.
Sono previste due tipologie di pannelli orizzontali: cm. 52,3 e cm. 105,1, perfettamente complementari tra loro.
La versione divisoria orizzontale è prevista sempre fino ad altezza cm. 214 (altezza porta), mentre la presenza di un eventuale 5° pannello dipende dalla altezza totale dell’ambiente in cui viene installata.
La modulistica di questa versione possono essere: cm. 100, cm. 120, cm. 200 e cm. 240.
PARETE DIVISORIA: MODULI PARTICOLARI
MODULO SPORTELLO CON SALISCENDI
Composto da un vetro fisso e uno mobile, incorniciati da un telaio in alluminio verniciato. Entrambi i vetri sono trasparente e stratificati di spessore 3+3 mm. Pianetto in truciolare melaminico di spessore 28, con finiture e colori uguali ai pannelli divisori e bordo perimetrale in materiale plastico in tinta.
Apposite levette a molla consentono la regolazione dell’apertura del vetro mobile in 4 distinte posizioni: 1. chiuso; 2. cm. 2 dal pianetto (uso passacarte); 3. cm. 20 dal pianetto; 4. cm. 40 dal pianetto.
PORTE PER PARETE DIVISORIA
Lo stipite porta è realizzato in lamiera d’acciaio di spessore 12/10, verniciata a polveri epossidiche color grigio chiaro e grigio scuro. Una guarnizione in estruso di PVC è presente lungo tutto il perimetro della battuta porta.
Il sovrapporta può essere disponibile con pannello cieco o vetrato, nelle stesse versioni previste per i moduli della parete divisoria e sopra riportate.
Il battente porta è previsto nelle seguenti versioni:
- battente cieco: composta da un telaio in tamburato e placcato su entrambe le facce in laminato plastico, spessore 9/10, bordato perimetralmente con ABS, in tinta con il battente. Colori disponibili: laminato grigio chiaro e grigio scuro.
- battente vetro intelaiato: composto da un vetro trasparente temperato di spessore mm.5 con telaio perimetrale in alluminio, spessore 16/10, verniciato color grigio chiaro e grigio scuro. Dotati di serie di apposito meccanismo antispiffero nella parte inferiore.
- battente vetro intelaiato con doppio vetro e veneziana interna: composto da due vetri trasparenti temperati di spessore mm. 5 cadauno, con all’interno veneziana di color grigio medio. Il battente è rifinito con telaio perimetrale in alluminio, spessore 16/10, verniciato color grigio chiaro e grigio scuro. Dotati di serie di apposito meccanismo antispiffero nella parte inferiore.
- battente vetro a filo, composto da una lastra di vetro trasparente temperato di spessore mm. 8, molato a filo lucido su tutto il perimetro.
Il battente porta è disponibile ad anta unica di larghezza modulare cm. 100 e 120, oppure ad anta di larghezza modulare cm. 100 più una antina laterale di cm. 20, apribile tramite apposito chiavistello.
Disponibile anche un apposito elemento cieco da cm. 20, fissato direttamente allo stipite della porta, dedicato specificamente all’accoglienza di frutti elettrici.
Ferramenta per porte
Il battente porta può essere disponibile con maniglia Romy, nel colore alluminio e nero, abbinato ad una serratura tipo Yale o tipo Patent, oppure con apposito pomolo premi-apri NOS.
b) CONTENITORI AGGREGATI
Il contenitore aggregato viene agganciato in maniera solidale alla parete divisoria, che ne costituisce pertanto lo schienale.
L’involucro è costituito da un piano strutturale in lamiera d’acciaio pressopiegata, spessore 8/10, verniciata a polveri epossidiche, color grigio chiaro e grigio scuro.
Il top è costituito da una struttura portante in lamiera d’acciaio, sul quale viene poi applicato il top di finitura, disponibile nelle finiture truciolare melaminico e legno dei pannelli divisori, è di spessore mm. 18.
Bordo in ABS, in tinta con il colore del top.
Disponibili due versioni di fianchi: fianco tradizionale, in truciolare melaminico, spessore mm. 22, con fori a passo mm. 32 per consentire l’aggregazione dei piani di struttura, delle fodere, delle ante, dei ripiani mobili ed in generale di tutte le attrezzature ed equipaggiamenti interni; fianco rinforzato, in truciolare melaminico spessore mm. 22, caratterizzato dalla presenza di due profili in alluminio inseriti a pressione, sui quali sono ricavati i fori a passo mm. 32 per consentire l’aggregazione dei piani di struttura, delle fodere, delle ante, dei ripiani mobili ed in generale di tutte le attrezzature ed equipaggiamenti interni.
Il fianco è rifinito con una apposita guarnizione plastica, come battuta morbida delle fodere e delle ante
Tramite appoggi regolabili in altezza di +/- 20 mm. , il fianco viene posizionato sopra al profilo perimetrale in lamiera d’acciaio, spessore 10/10, verniciato a polveri epossidiche color grigio chiaro e grigio scuro.
I fianchi vengono agganciati in maniera solidale alla struttura della parete divisoria tramite apposita ferramenta in acciaio.
c) PARETE ATTREZZATA
La parete attrezzata è costituita da una serie di contenitori che separano uno o più ambienti totalmente (da pavimento a soffitto).
L’involucro è costituito da un piano strutturale in lamiera d’acciaio pressopiegata, spessore 8/10, verniciata a polveri epossidiche, color grigio chiaro e grigio scuro, e da una schiena in truciolare melaminico di spessore mm. 18, disponibile nei colori dei pannelli divisori.
Disponibili due versioni di fianchi: fianco tradizionale, in truciolare melaminico, spessore mm. 22, con fori a passo mm. 32 per consentire l’aggregazione dei piani di struttura, delle fodere, delle ante, dei ripiani mobili ed in generale di tutte le attrezzature ed equipaggiamenti interni; fianco rinforzato, in truciolare melaminico spessore mm. 22, caratterizzato dalla presenza di due profili in alluminio inseriti a pressione, sui quali sono ricavati i fori a passo mm. 32 per consentire l’aggregazione dei piani di struttura, delle fodere, delle ante, dei ripiani mobili ed in generale di tutte le attrezzature ed equipaggiamenti interni.
Il fianco è rifinito con una apposita guarnizione plastica, come battuta morbida delle fodere e delle ante.
Tramite appoggi regolabili in altezza di +/- 20 mm. , il fianco viene posizionato sopra al profilo perimetrale in lamiera d’acciaio, spessore 10/10, verniciato a polveri epossidiche color grigio chiaro e grigio scuro.
La parte superiore all’altezza cm. 214 (altezza porta) fino al soffitto può essere terminata con un:
- pannello cieco, in truciolare melaminico, nei colori dei pannelli divisori.
- sopralzo, costituito da una o due ante in truciolare melaminico o legno, nei colori dei pannelli divisori, fornito di cerniere con apertura a 180°, nichelate. Un apposito sistema di chiusura a scatto consente l’accesso all’interno del vano.
- sovraluce vetrato, composto da due pannelli vetrati contrapposti in vetro trasparente temperato spessore 4 mm., incorniciati da un telaio perimetrale in alluminio verniciato a polveri epossidiche, color grigio chiaro e grigio scuro, di dimensione mm. 45x18.
d) PARETE CONTENITORE A MURO
La parete contenitore a muro è costituita da una serie di contenitori che appoggiano a muro. Questi possono essere ad altezza fissa o ad altezza ambiente (da pavimento a soffitto), coprendo in tal modo completamente il muro.
L’involucro è costituito da un piano strutturale in lamiera d’acciaio pressopiegata, spessore 8/10, verniciata a polveri epossidiche, color grigio chiaro o grigio scuro, e da una schiena in truciolare melaminico di spessore mm. 8, disponibile nei colori grigio chiaro o grigio scuro.
Il top di finitura, disponibile nelle finiture truciolare melaminico e legno dei pannelli divisori, è di spessore mm. 18.
Bordo in ABS, in tinta con il colore del top.
Disponibili due versioni di fianchi: fianco tradizionale, in truciolare melaminico, spessore mm. 22, con fori a passo mm. 32 per consentire l’aggregazione dei piani di struttura, delle fodere, delle ante, dei ripiani mobili ed in generale di tutte le attrezzature ed equipaggiamenti interni; fianco rinforzato, in truciolare melaminico spessore mm. 22, caratterizzato dalla presenza di due profili in alluminio inseriti a pressione ed incollati, sui quali sono ricavati i fori a passo mm. 32 per consentire l’aggregazione dei piani di struttura, delle fodere, delle ante, dei ripiani mobili ed in generale di tutte le attrezzature ed equipaggiamenti interni.
Il fianco è rifinito con una apposita guarnizione plastica, come battuta morbida delle fodere e delle ante.
Tramite appoggi regolabili in altezza di +/- 20 mm. , il fianco viene posizionato sopra al profilo perimetrale in lamiera d’acciaio, spessore 10/10, verniciato a polveri epossidiche color grigio chiaro o grigio scuro.
La parte superiore all’altezza cm. 214 (altezza porta) fino al soffitto può essere terminata con un:
- pannello cieco, in truciolare melaminico, nei colori dei pannelli divisori.
- sopralzo, costituito da una o due ante in truciolare melaminico o legno, nei colori dei pannelli divisori, fornito di cerniere con apertura a 180°, nichelate. Un apposito sistema di chiusura a scatto consente l’accesso all’interno del vano.
e) PARETE CONTENITORE A CENTROSALA
La parete contenitore a centrosala è costituita da una serie di contenitori posizionati a centrosala, in soluzione free-standing. Questi sono solamente ad altezza fissa.
L’involucro è costituito da un piano strutturale in lamiera d’acciaio pressopiegata, spessore 8/10, verniciata a polveri epossidiche, color grigio chiaro o grigio scuro, e da una schiena in truciolare melaminico di spessore mm. 18, disponibile nei colori dei pannelli divisori.
Il top di finitura, disponibile nelle finiture truciolare melaminico e legno dei pannelli divisori, è di spessore mm. 18.
Bordo in ABS, in tinta con il colore del top.
Disponibili due versioni di fianchi: fianco tradizionale, in truciolare melaminico, spessore mm. 22, con fori a passo mm. 32 per consentire l’aggregazione dei piani di struttura, delle fodere, delle ante, dei ripiani mobili ed in generale di tutte le attrezzature ed equipaggiamenti interni; fianco rinforzato, in truciolare melaminico spessore mm. 22, caratterizzato dalla presenza di due profili in alluminio inseriti a pressione ed incollati, sui quali sono ricavati i fori a passo mm. 32 per consentire l’aggregazione dei piani di struttura, delle fodere, delle ante, dei ripiani mobili ed in generale di tutte le attrezzature ed equipaggiamenti interni.
Il fianco è rifinito con una apposita guarnizione plastica, come battuta morbida delle fodere e delle ante.
Tramite appoggi regolabili in altezza di +/- 20 mm. , il fianco viene posizionato sopra al profilo perimetrale in lamiera d’acciaio, spessore 10/10, verniciato a polveri epossidiche color grigio chiaro e grigio scuro.
ANTE
Le ante sono disponibili in due altezze definite: cm. 100, cm. 115 e cm. 210.
Le tipologie disponibili sono:
- anta cieca, in truciolare melaminico di spessore mm. 18, nelle finiture e colori dei pannelli divisori
- anta vetro, con vetro trasparente temperato di spessore mm. 4, con telaio perimetrale interno in alluminio mm. 45x18 verniciato a polveri epossidiche, color grigio chiaro e grigio scuro.
- cassetti e telai estraibili, in lamiera d’acciaio pressopiegata, montati su coppie di guide telescopiche. Frontalini in truciolare melaminico, nelle finiture e colori dei pannelli divisori.
Ferramenta per ante
Le ante sono dotate di serratura con folding key, ad aste rotanti e mandata centrale.
ACCESSORI PER CONTENITORI
Piano mobile: in lamiera d’acciaio pressopiegata, spessore 10/10, verniciata a polveri epossidiche color grigio chiaro e grigio scuro. Predisposto per accogliere le cartelle sospese.
Piano mobile in truciolare; in truciolare melaminico o impiallacciato legno, spessore mm. 22, nelle finiture e colori dei pannelli divisori.
FINITURE E COLORI DISPONIBILI
Parti metalliche a vista:
- grigio chiaro (sigla 100)
- grigio scuro (sigla 300)
Pannelli in legno:
• in truciolare melaminico:
- grigio chiaro (sigla 057)
- grigio scuro (sigla 095)
- acero (sigla 0AE)
- faggio (sigla 050)
• in truciolare melaminico in classe ignifuga 1 (NB1):
- grigio chiaro
• in legno precomposto:
- ciliegio
• in legno impiallacciato naturale:
- faggio evaporato (sigla 0BG)
- noce tanganika (sigla 0BF)
- mogano (sigla 0BP)
- pero (sigla 0BD)
COORDINAMENTO DIMENSIONALE
Parete divisoria
Interasse moduli: cm. 50 – 60 – 80 – 100 – 120 - 200 – 240
Profondità parete divisoria: cm. 10
Altezza canalina superiore: cm. 3
Altezza canalina inferiore: cm. 3
Regolazione tolleranze: canalina superiore/inferiore: +/- cm. 2
Interasse moduli porta: cm. 100 – 120 - 160
Altezza modulo porta: cm. 214
Altezza vano utile porta: cm. 208
Larghezza vano utile porta: cm. 87,5 – 107,5 – 147,5
Spessore battente porta:
- battente cieco / vetro intelaiato: cm. 4
- battente vetro a filo: cm. 0,8
MODULISTICA
Altezze disponibili:
- altezza fissa cm. 217
- altezza variabile per ambienti da cm. 225 a cm. 360
Parete divisoria verticale: cm. 50, 60, 80, 100 e 120
Parete divisoria a moduli orizzontali: cm. 100, 120, 200 e 240
Contenitori: cm. 50, 60, 80, 100 e 120
